概述
ZJH型帶溢流閥羅茨真空泵，在原有的基礎上(ZJ、ZJP)改進的第四代新產品，利用一對8字型轉子在泵腔中作等速反向轉動而產生吸氣和排氣作用。每個轉子用兩個軸承支承，利用一對同步齒輪，使兩個轉子的相對位置始終保持不變，轉子與轉子、轉子與泵體、轉子與側蓋之間都有間隙，因而工作腔內沒有摩擦，無需潤滑。泵轉子的支承采用了可靠的消隙結構，風葉采用電腦動平衡高精度斜齒輪，運行平穩，噪聲低，使用更加可靠，可在高壓差下長期運行。動密封部位采用我公司產品特殊密封，保證泵腔內無油無水無泄露，解決羅茨泵老大難（齒輪油進入泵腔內，泵內吸到水到齒輪及漏油現象），確保齒輪和軸承使用壽命。本型泵的進氣和排氣口之間裝有自重閥，其作用是當排氣口與進氣口之間的壓力差超過閥自重時，閥自動打開。這個壓力是泵能可靠運行的最大壓力差。因而帶流閥羅茨泵具備自動防過載功能。
ZJH型羅茨真空泵在較低的入口壓力下具有較大的抽氣速率,并具備自動防載功能。但是，由于本型泵的結構屬于干式間隙密封，為了獲得一定的抽氣速率和真空度，減少返流，必須降低前級泵的壓力，因此使用時必須有前級真空泵與之串聯，前級真空泵抽到一定的真空度(0.08mpa至0.09mpa)，再起動羅茨真空泵，根據實際需要，可選用不同的真空泵作為前級泵，如爪式無油泵、螺桿泵、2H滑閥泵、2X旋片泵、水環泵（立式無油泵），得到的極限真空度有所不同。水環泵作為前級泵時，特別適合抽除大量可凝性氣體的場合。

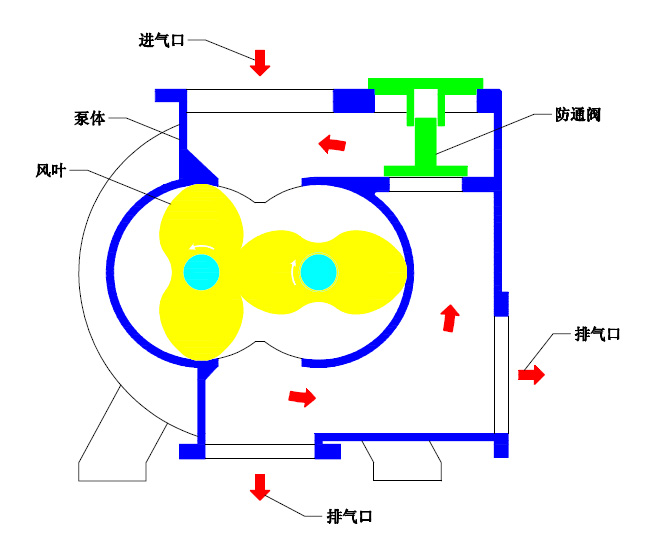

工作原理圖
主要性能參數
| 型號 |
抽氣速率Pumping Speed |
極限壓力Ultimate pressure |
進氣口徑 |
排氣口徑 |
轉速(r/min) |
功率(KW) |
重量（Kg） |
| Model |
(L/S) |
(m3/h) |
pa |
torr |
Inlet Diam |
Outlet Diam |
Rotational Speed |
Motor Power |
Weight |
| ZJH-15 |
15 |
54 |
6×10-2 |
4.5×10-4 |
45 |
45 |
1420 |
0.55 |
50 |
| ZJH-30 |
30 |
108 |
6×10-2 |
4.5×10-4 |
45 |
45 |
2890 |
1.1 |
60 |
| ZJH-70 |
70 |
252 |
6×10-2 |
4.5×10-4 |
80 |
80 |
2890 |
1.1 |
75 |
| ZJH-150 |
150 |
540 |
6×10-2 |
4.5×10-4 |
100 |
80 |
2890 |
2.2 |
230 |
| ZJH-300 |
300 |
1080 |
6×10-2 |
4.5×10-4 |
160 |
100 |
2980 |
4 |
300 |
| ZJH-600 |
600 |
2160 |
6×10-2 |
4.5×10-4 |
200 |
160 |
2980 |
5.5/7.5 |
760 |
| ZJH-1200 |
1200 |
4320 |
6×10-2 |
4.5×10-4 |
250 |
200 |
2980 |
7.5/11 |
890 |
| ZJH-2500 |
2500 |
9000 |
6×10-2 |
4.5×10-4 |
320 |
200 |
2980 |
15 |
1300 |
| ZJH-3300 |
3300 |
11880 |
6×10-2 |
4.5×10-4 |
320 |
250 |
2980 |
18.5 |
1500 |
| ZJH-5000 |
5000 |
18000 |
6×10-2 |
4.5×10-4 |
320 |
250 |
2980 |
30 |
2100 |
| ZJH-10000 |
10000 |
36000 |
6×10-2 |
4.5×10-4 |
320 |
250 |
2980 |
55 |
2900 |
注：本泵型有普通密封和特殊密封，羅茨真空泵需要前級泵配套使用，選用不同的前級泵得到極限壓力有所不同。
注意：由于產品不斷更新，如產品外觀和結構與實物不一致時，應遵循雙方技術協議和合同，不再另行通知。 |
